l全功能：
最小檢測尺寸:30x30μm，適用于:半導體、SMT鋼網品質檢測
通過GERBER文件進行編程，3~5分鐘即可完成
鋼網開孔檢測要求全覆蓋
顯微直觀鋼網孔壁觀測
階梯鋼網厚度直觀測量
高精度張力測量方案
整板開孔不良檢查
l高精度：
高精度測量設備理念設計
00級大理石平臺，保證設備平臺精度、穩定性，采用自然浮動式裝配法，保持自然，不受外力影響；全鑄造龍門結構，經過自然老化、應力釋放工藝處理和精加工，保證運動機構的穩定性和高精度
高精度、高速度非接觸式光柵尺(英國Renishaw品牌),配合軟件、機械進行運動定位精度閉環控制,保證機械定位精度
整板飛行拍照掃描，3分鐘完成整板檢測
6.9um分辨率德國IDS高端工業相機
頂部環形LED光源，配合隨動型高性能同軸LED底部光源，穿透性強，減少光暈現象，確保開孔邊緣成像清晰
Z軸高度運動系統，可應對各類種規格鋼網，以及滿足自動張力測試需求
l工藝研究窗口：
虛擬印刷功能
1.鋼網GERBER對比與分析
-
2.PCB GERBER對比分析
以上四點全照合對比分析功能，檢查鋼網開孔過程差異，
提前模擬鋼網下錫量，提供工藝分析所需要的客觀數據。
針對不同大小、不同元件類型、不同級別的開孔，
使用不同級別的檢測參數，更好的保證高精密度元件的準確性
獨家3D 鋼網厚度測量技術：

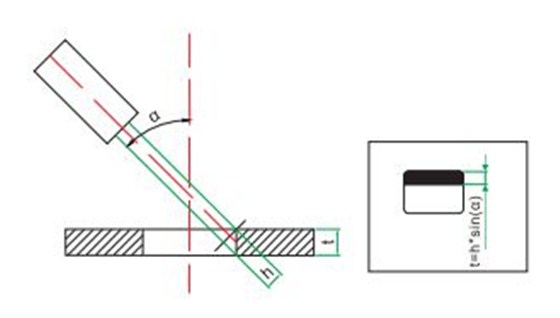

利用三角測量原理，用與孔壁45度角相對應的專用3D 厚度測量相機測量鋼板厚度和孔壁光滑度。t=h*sina;通過3D角度相機，實時觀測并計算出開口部位的厚度。測量分辨率:0.12um, 測量精度1.2um.
納米涂層：網版厚度測量與孔壁質量觀測

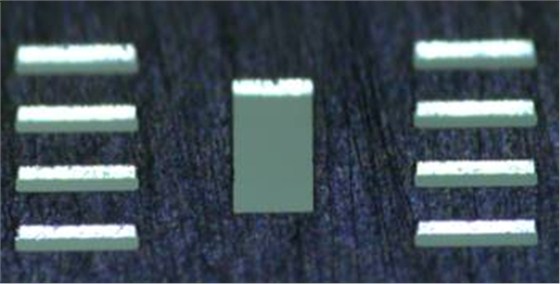

鋼網整版多孔檢查
