離線分板機臺灣智茂GAM320
熱門應用:自動曲線PCB分板,手機、網卡、數碼、PAD等高精度分板
綜述:智茂自動曲線分板機GAM-320是一款配置高速CCD視覺自動校正系統,采用高速主軸做PCB之切割分板,雙臺面運動,可同時執行分板切割及電路板置放,提高作業效率的高穩定、高效率、易操作、易維護的自動分板機。
- 我要咨詢?nèi)珖赓M試用400-9024-816
功能特點| DETAILS
-
01.日本原裝精密高速主軸
原裝NSK主軸系統轉速可由0~60KRPM,馬達採用氣冷式散熱,減少散熱空間,扭力大,采用進口主軸能降低維護成本(主軸與馬達分開)切割硬力小,板邊平滑,精密度高。
-
-
02.相機識別功能
相機可視編程全系列配置高速CCD視覺自動校正系統,特別適合高精密及高產能之PCB分板作業,大輻提高切割精度及操作效率。
-
-
03.雙臺面操作
雙工作平臺放置工件雙檯面運動,可同時執行分板切割及電路板置放,減少等待時間、增加產能,提高作業效率。
-
-

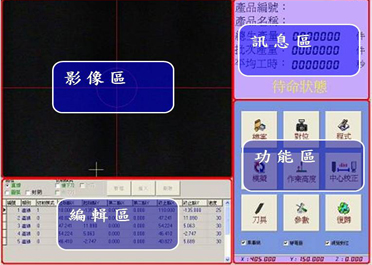

04.圖示化視窗
簡單易學軟件操作畫面,易學易用,螢?zāi)簧现苯幼龇职宄淌街庉嬙O(shè)定。
-
-
05.高效率馬達及吸塵
直筒式濾袋采用直筒式濾袋,切割后之粉塵及碎片經拍打后集中收集,俱備風口切換裝置,增加集塵風量。
-
產品檢測場景| DETECTION SCENE
- 手機通訊
-
-
-
- 數碼家電
-
-
-
- IPAD&主板
產品參數| PARAMETER
| 型號: | GAM-320 |
| 有效切割尺寸: | 350*300mm |
| 切割功能: | 直線、圓型及圓孤補間 |
| 切割精度: | ±0.02mm |
| 主軸轉速: | MAX.60000rpm可調 |
| 切割速度: | 0~100mm/s可調 |
| 程序教導方式: | 彩色CCD影像直覺式教導輸入 |
| 控制方式: | PC BASE精接口密三軸控制系統 |
| XYZ軸驅動方式: | AC伺服馬達 |
| 設備重量: | 1,700Kg |
| 切割主機重量: | 750kg |
| 切割主機尺寸: | 1250(W)*1400(D)*1570(H)mm |
| 供應電源: | AC220V/380V 50/60HZ三相 |
