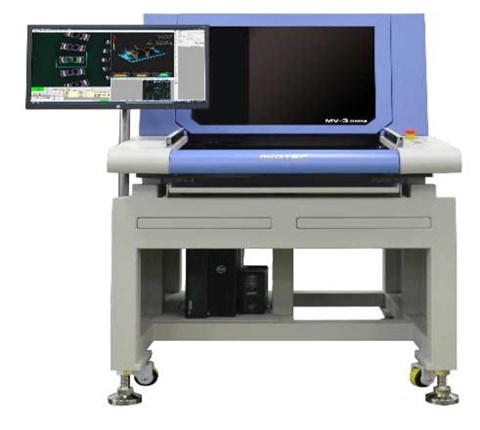

離線3D AOI韓國Mirtec美陸(美德客)MV-3 OMNI

品牌：韓國MIRTEC美陸(美德客) 型號：MV-3 OMNI 熱門應用：缺件、偏移、立碑、側立、多錫、少錫、高度、IC引腳虛焊、零件起翹、BGA翹起等3D檢測廣泛運用于汽車電子、太陽能、軍工醫療、航空航天、半導體、高鐵通訊行業。綜述： 1.不同顏色PCB上的所有物料均能檢測

一、設備特點

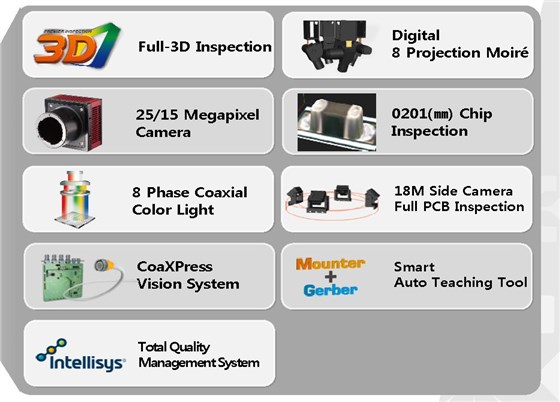

1.業界首創的離線3D AOI，經濟、靈活、方便

離線3D AOI MV-3 OMNI彩頁2018_頁面_02

2.通過多種多樣的同時檢查解決方案改善生產率

離線3D AOI MV-3 OMNI彩頁2018_頁面_03

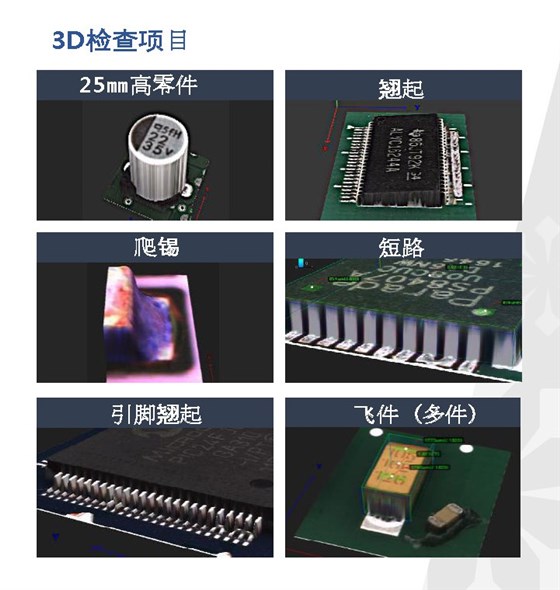

3.超精密3D檢測:2500萬/1500萬像素相機和分辨率7.7um鏡頭，最小檢測元件尺寸(0201㎜/008004inch)

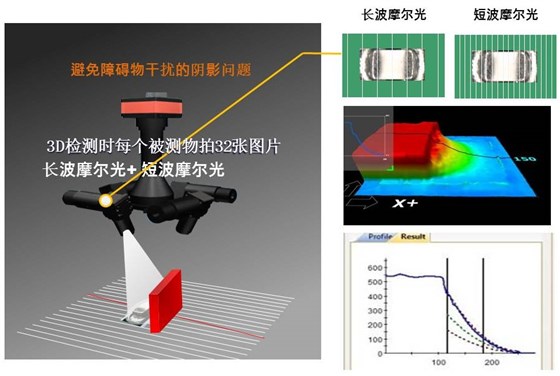

4.3D檢測:8個數字摩爾條紋光照射

幻燈片1

離線3D AOI MV-3 OMNI彩頁2018_頁面_05

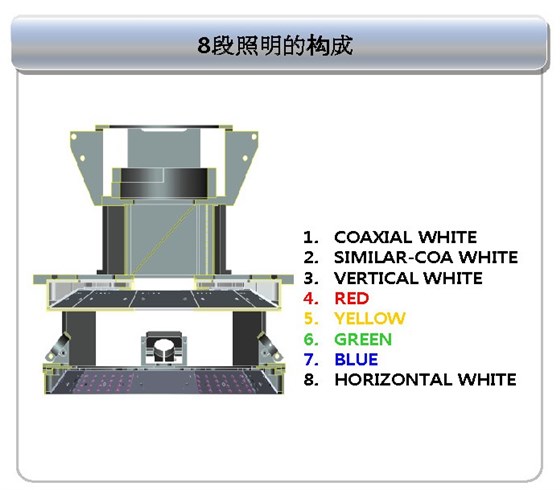

5.2D檢測:采用8段同軸彩色照明能獲得清晰的圖像

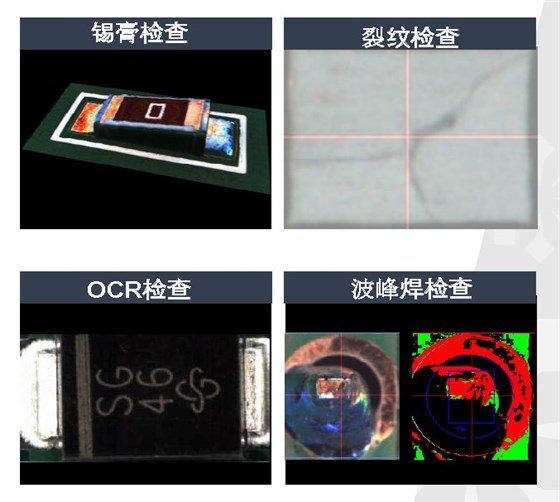

使用多種彩色照明，能精確檢測焊錫

使用同軸照明，能檢查到CSP反光體的微細裂紋檢查

通過各種照明調整，完美的OCR和波峰焊檢查

離線3D AOI -666

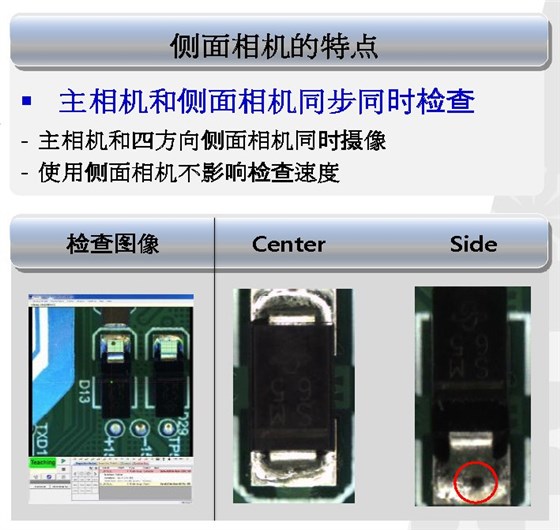

6.采用CoaXpress 1800萬/1000萬像素側面相機:能檢測零件的多方向

以及J-Lead/QFN/Root Coil/Solder Pin-Hole側面的錫膏

離線3D AOI MV-3 OMNI彩頁2018_頁面_07

同步同時檢查=3D(8個數字摩爾條紋Projection)+2D(主相機Main Camera)+4側面相機(Side Camera)檢測

離線3D AOI MV-3 OMNI彩頁2018_頁面_08

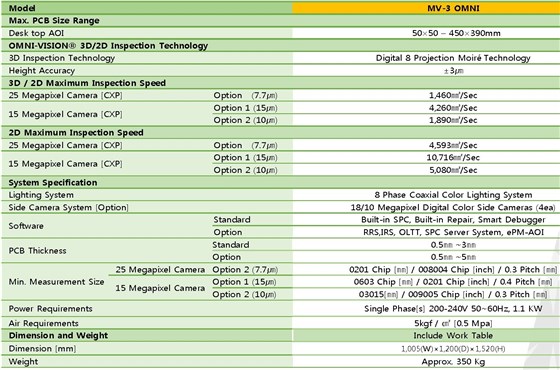

二:技術參數

離線3D AOI MV-3 OMNI彩頁2018_頁面_12

欲了解在線3D AOI:MV-6E OMNI，請點擊下圖查閱，謝謝！
