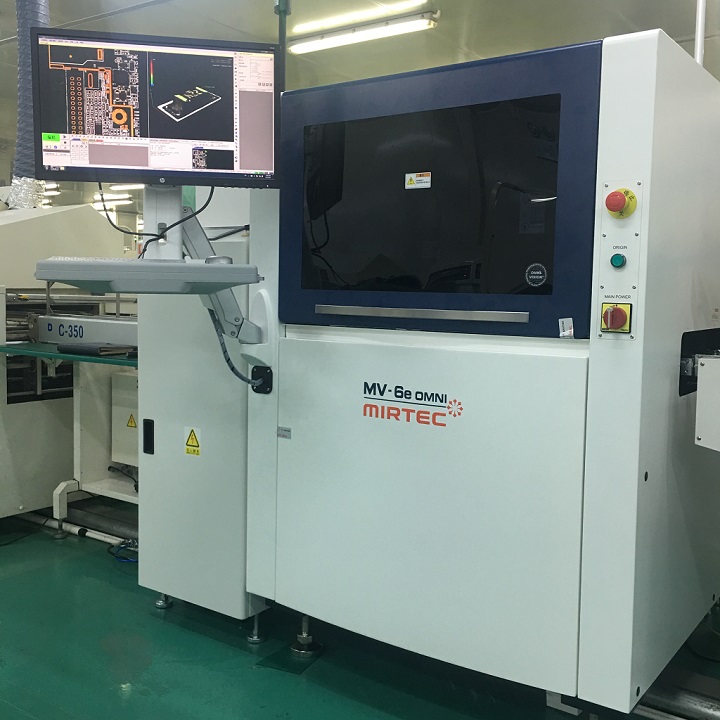

3D AOI 韓國MIRTEC美陸(美德客)MV-6e OMNI
熱門應用:100%查出IC引腳虛焊、零件翹起、浮高、爬錫高度,缺件、偏移、立碑、側立、多錫、少錫等缺陷
廣泛運用于汽車電子、航空航天、軍工醫療、高鐵通訊、太陽能、半導體等行業。
已購買使用的客戶有:博世BOSCH、比亞迪、馬瑞利、大陸汽車、現代汽車、佛吉亞、美的等
- 我要咨詢?nèi)珖赓M(fèi)試用400-9024-816
- 以上是設備功能介紹視頻,謝謝觀看!
-
01.世界高端品牌合作伙伴
為全球高端品牌提供好的產品韓國美陸(美德客)Mirtec 3D AOI是德國BOSCH博世全球工廠3D AOI供應商,三星全球工廠AOI供應商,比亞迪汽車電子、馬瑞利、佛吉亞好幫手、陽光電源、航盛電子、奧特斯3D AOI供應商。廣泛運用于汽車電子、太陽能、軍工醫療、航空航天、半導體、高鐵通訊等行業。
-
-
02.精確3D測量
世界先進精準的測量技術Moire Projection(藍色摩爾條紋光)裝置從東、南、西、北四個方面對組件進行測量以獲得3D圖像,從而進行破損安全和高速的缺陷檢測。
-
-
03.8組藍色摩爾條紋投影技術
數字變頻摩爾條紋投影技術藍色摩爾條紋成像精度高,利用8個3D藍色摩爾發射器獲取無盲點的3D圖像,結合高低頻摩爾條紋光對元件高度檢測,應用完整3D結合主相機進行精確的檢測。
-
-

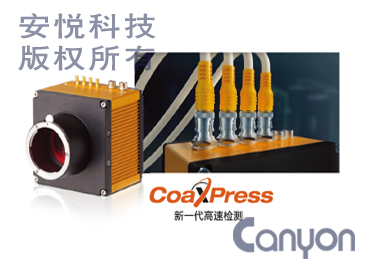

04.標配1500萬像素主相機
我們引以自豪的是應用了新一代視覺系統,擁有1500萬像素的高分辨率彩色相機,能進行更加精確和穩定的檢測,最小7.7um分辨率完全檢測0201mm零件翹起、浮高、虛焊、爬錫高度等問題。
-
可選配2500萬像素相機
-
-
05.4個高分辨率側面相機
側面相機有效檢測陰影變形在東、南、西、北四個方向裝上1000萬或1800萬像素側面相機,唯一的J引腳檢測解決方案,檢測后,可方便人員進行再核實。
-
-
06.8段彩色照明
不同照明系統合成高清圖像8段彩色照明系統進行精確檢測,可獲得8個不同照明系統組合成的清晰無噪點圖像,可輕松測量鏡面反光元件、元件裂痕;根據顏色變化提取符合發射角,進行芯片、IC引線升力和焊接缺陷檢測的理想之選。
-
-
07.Intellisys連接體統
遠程控制完全擺脫人力耗損和提升效率當線路中出現缺陷,在減少不良產品成本的同時,提前進行預防和遠程控制變成現實可行的方案
-

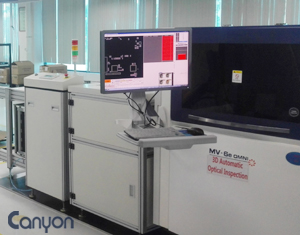

韓國Mirtec美德客(美陸)MV-6E OMNI在線3D AOI(自動光學檢測設備),標配1500萬/高配2500萬像素高分辨相機,8組摩爾條紋光,標配1000萬/高配1800萬像素側面相機和8段彩色照明系統,可對0201mm元件有效檢測。全部檢測出虛焊、引腳翹起、爬錫高度等焊接缺陷。
型號: | MV-6E OMNI (老型號:MV-9,雙軌型號:MV-6DL OMNI) |
PCB尺寸: | 50×50~510×460mm(加大尺寸:660×610mm) |
高度精度: | ±3um |
最大組件高度: | 25mm |
2D檢測項目: | 缺件、偏移、斜歪、立碑、側立、翻件、錯件、破損、連錫、虛焊、空洞、OCR |
3D檢測項目: | 高度、位置、多錫、少錫、漏焊、雙芯片、IC腳虛焊、異物、零件翹起、BGA翹起、爬錫檢測等 |
FOV視場: | 58.56mm×58.56mm |
鏡頭: | 精確的遠心復合透鏡 |
照明系統: | 8段彩色照明系統 |
PCB厚度: | 0.5~5mm |
最小測量尺寸: | 0.2x0.1mm |
重復性: | ±10um |
3D檢測技術: | DVLP 8組藍色摩爾條紋技術 |
外觀尺寸: | 1080(W)×1470(D)1560(H)mm |
氣源: | 5KGf/cm²(0.5Mpa) |
供應電源: | 200-240VAC 50Hz/60Hz |

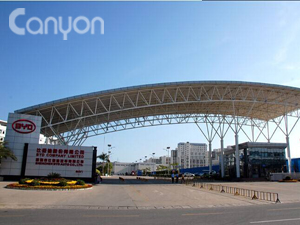

客戶問題:比亞迪汽車-檢測虛焊/假焊問題突出
客戶要求:回流焊接中,虛焊/假焊是最難判斷焊接缺陷,需要準確判斷虛焊問題,并且提高直通率。
解決方案:韓國Mirtec美德客(原美陸)在線3D AOI檢測0201mm元件虛焊,通過配備了4個1000萬/1800萬像素側面攝像機和一臺自主研發的2500萬或1500萬像素的主相機,能很好精確的檢測高度測量值,用于檢測0201mm元件的虛焊/假焊,3D AOI擁有八段彩色照明系統的OMNI-VISION 3D檢測系統, 能很好的展現還原元件的3D圖像,很好的判定虛焊的高度、裂紋、浮高等關鍵,從而精確判斷是否焊接為虛焊/假焊等焊接缺陷。
