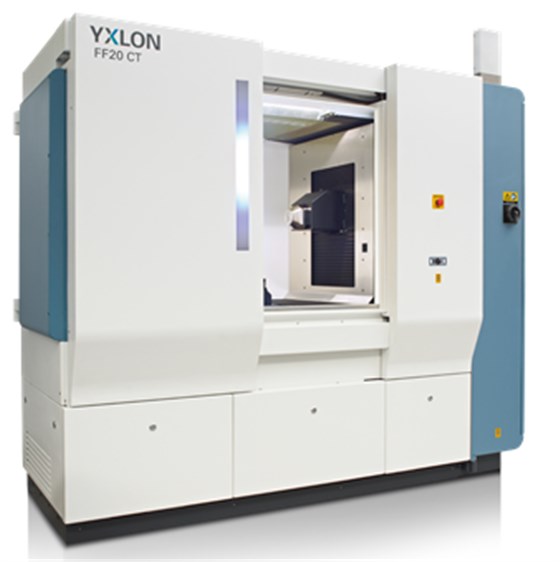

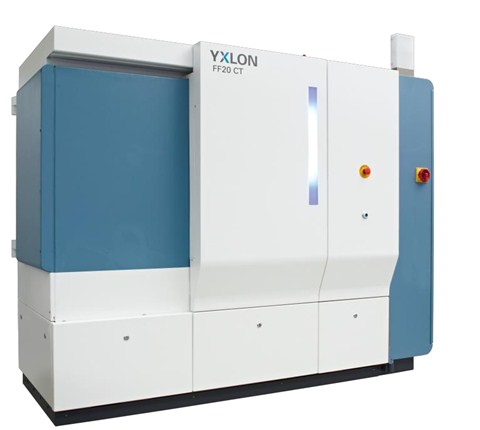

YXLON工業CT FF20

適用于小型部件檢測的高分辨率工業CT系統

-使用新型水冷式190kV射線管，二維圖片的細節可視度達150納米

-花崗巖質地的操作臺，確保溫度的穩定

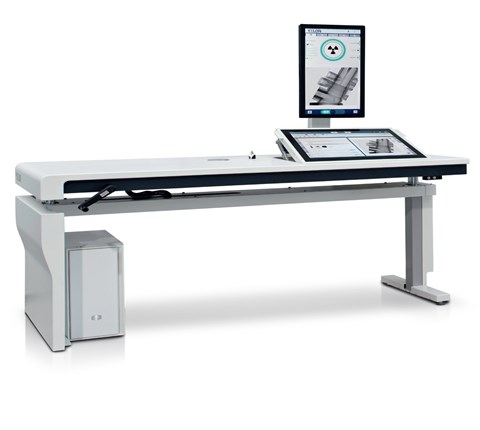

-創新、直觀的觸控屏幕操作，方便快速檢測

-利用螺旋CT掃描、水平視角延伸、虛擬旋轉軸以及標準Quick/QualityScan掃描等不同射線軌跡，實現應用的靈活性

-精準計量MPE_SD=3.9µm+L/75,通過VDI2630-1.3所述球面距離偏差進行測量

系統能力

FF20 CT是一款緊湊型高分辨率計算機斷層掃描系統，完美適用于以下各類小型部件檢測：

·類似SMD的電子元件

·半導體封裝

·采用新型材料（例如金屬、塑料、CFRP）制成的探頭

·微型系統、MEMS和MOEMS器件

·類似針筒的醫療器械

計算機斷層掃描CT的典型應用有以下幾種：

- 研究與開發

- 失效分析

- 流程控制

- 檢測小型樣本

- 質量控制與材料分析

- 封裝檢查

- 實時成像DR與計算機斷層掃描CT相結合

FF20 CT基于新的創新型操作理念，采用低溫膨脹和精密檢測器件操控設計，確保了高度的可重復性和測量能力。

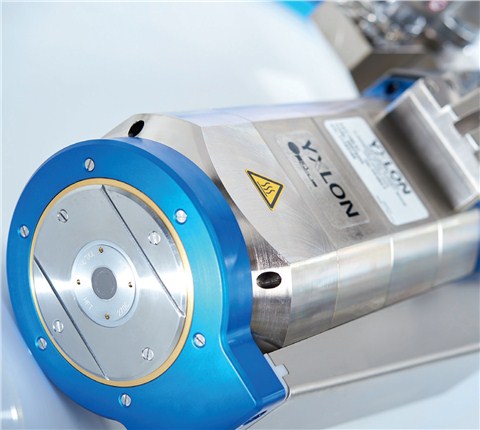

X射線成像技術內置新研發的190kV輸出的X射線管，使細節可視度高達150納米。系統注重實用性能，設有兩塊觸控顯示屏方便了解圖像內容和系統控制。用戶還可獲得智能功能支持：例如“IntelliGuard”功能可在360°旋轉檢測部件時自動測定其外形，避免其與X射線管以及探測器發生碰撞。
諸如“HeliExtend”等CT射線軌跡則能夠保證圖像從上到下均有良好的圖片質量，并通過高放大倍率掃描方式捕獲拉長樣本。
使用“虛擬軸旋轉”FlexCenter功能可自由選擇掃描旋轉中心點位，且無需耗費過多時間。即使關心部位在實際關心旋轉中心點的范圍之外，也無需重新定位受檢測部件的位置。系統健康監控器上會顯示各項參數信息。數據結果以“交通信號燈”的方式組合和顯示。此外，您還可以通過我們的遠程監控軟件，從您的辦公室獲取系統的健康狀態以及CT和重構進程。

技術參數

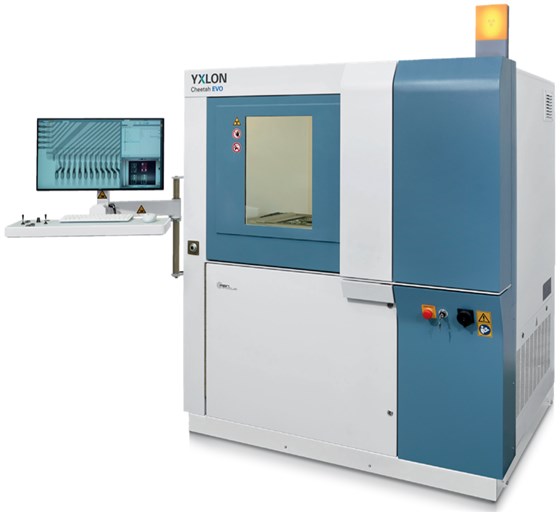

欲了解離線3D X-RAY:Cougar和Cheetah EVO，請點擊下圖查閱，謝謝！
