談起AOI技術的應用，大家一定都不陌生，代替人工、提升效率等等，但我們要來講講這3年市場興起的3D AOI！

美陸3D AOI加載了8個摩爾條紋光，它能精確的檢測被測物的高度測量值，精度達+/-3um，用于檢測元件虛焊和引腳翹起缺陷，更加有效的檢測普通2D AOI難以檢測的虛焊、假焊、BGA翹起、引腳翹起等。

傳統的AOI最大的缺點是有些灰階或是陰影明暗不是很明顯的地方，例如IC引腳下的假焊、虛焊、屏蔽蓋下方的焊接、BGA底部的虛焊、假焊等。這些控制難點是比較容易出現誤判的情況，這些或許可以使用嚴格的控制限來判斷，但又會出現不同的誤判情況，給生產品控帶來不小的難度。下面我們就一些關鍵詞語做一些解釋。

虛焊：是焊點處只有少量的錫焊住，造成接觸不良，時通時斷。虛焊與假焊都是指焊件表面沒有充分鍍上錫層,焊件之間沒有被錫固住，是由于焊件表面沒有清除干凈或焊劑用得太少所引起的。

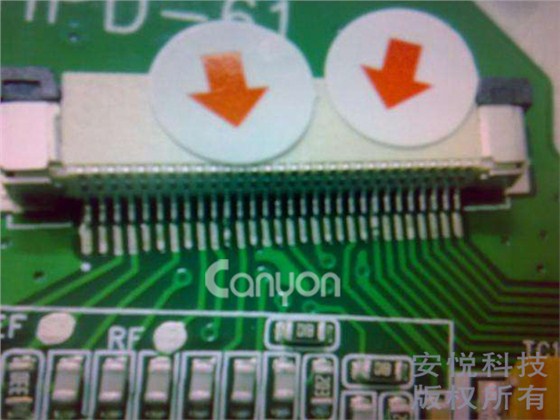

我們有一些實際的虛焊、假焊、翹腳的圖片實例給大家分享一下

在Mirtec美陸 3D AOI檢測情況下檢測下狀態

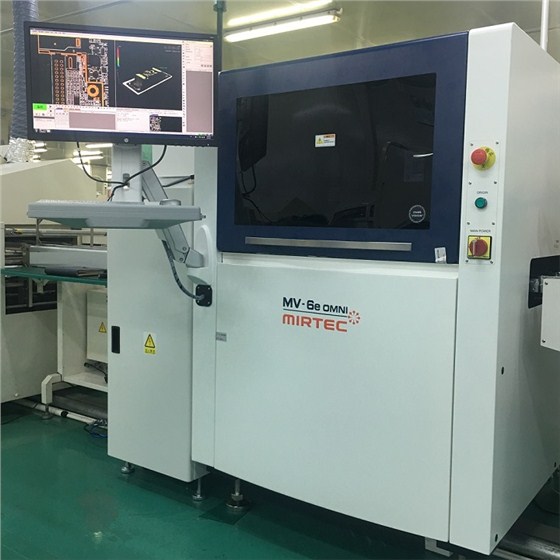

MIRTEC美陸MV-6e OMNI3DAOI配備1個1500萬或2500萬像素的主相機和選配4個1800萬或1000萬像素的側面相機。

Mirtec美陸3DAOI數字多頻8個摩爾條紋技術，提供真正的三維檢測共使用了8個可編程數字莫爾條紋投影機產生精確的高度，精確檢測3D圖像。

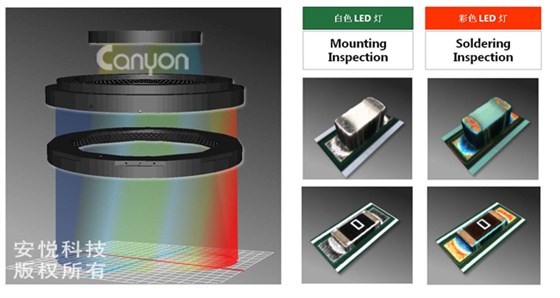

3DAOI擁有八段彩色照明系統的OMNI-VISION 3D檢測系統，CoaXPress相機技術和MIRTEC革命性的數字多頻四邊形莫爾3D系統，精確檢測各種元件顏色字符和種類，以及二維碼的檢測。

在不斷追求品質的道路上，Mirtec也得到了一些客戶的認可，BOSCH博世(5年全球唯一AOI設備供應商）、BYD比亞迪(汽車電子唯一3DAOI供應商）、陽光電源、LearCorporationLimited李爾、MagnetiMarelli馬瑞利、KEBODA科博達PHILIPS飛利浦、Siemens西門子、Continental大陸汽車、Hyundai現代摩比斯、SUMITOMOELECTRIC住友、SharpCorporation夏普、Johnson德昌、VIASYSTEMS惠亞、GNSS全球星、ALCO愛高IMI斯比泰、AT&S奧特斯、臺灣欣興電子、IM睿進、KENDY堅力、sandisk閃迪、ASE等
