YXLON依科視朗工業CT FF20
- 我要咨詢全國免費試用400-9024-816

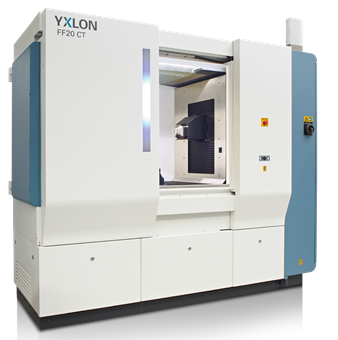

YXLON工業CT FF20
適用于小型部件檢測的高分辨率工業CT系統
FF20 CT計算機斷層掃描系統設計用于實現高精度的最佳3D檢測結果。無論對于研發、缺陷分析、過程監控還是CT計量而言,它都非常適合用于檢測電子業和材料科學行業的各種小型/最小型零部件。
-使用新型水冷式190kV射線管，二維圖片的細節可視度達150納米
-花崗巖質地的操作臺，確保溫度的穩定
-創新、直觀的觸控屏幕操作，方便快速檢測
-利用螺旋CT掃描、水平視角延伸、虛擬旋轉軸以及標準Quick/QualityScan掃描等不同射線軌跡，實現應用的靈活性
-精準計量MPESD=3.9µm+L/75,通過VDI2630-1.3所述球面距離偏差進行測量
系統能力
FF20 CT是一款緊湊型高分辨率計算機斷層掃描系統，完美適用于以下各類小型部件檢測：

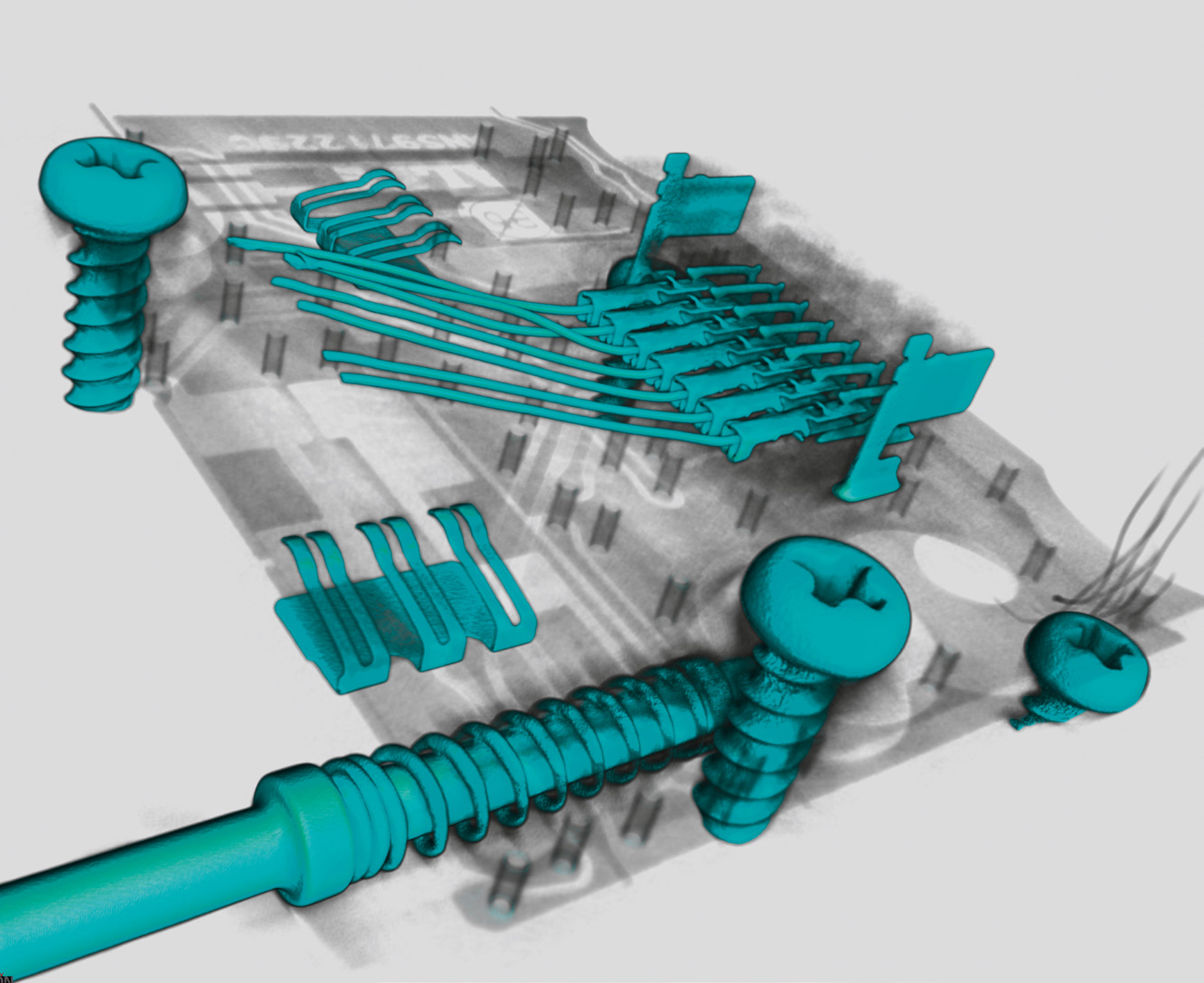

· SMT的電子元件、PCB線路板
· 半導體封裝芯片
· 采用新型材料（例如金屬、塑料、CFRP）制成的探頭
· 微型系統、MEMS和MOEMS器件
· 小型五金鑄件
· 類似針筒的醫療器械
計算機斷層掃描CT的典型應用有以下幾種：
- 研究與開發
- 失效分析
- 流程控制
- 檢測小型樣本
- 質量控制與材料分析
- 封裝檢查
- 實時成像DR與計算機斷層掃描CT相結合
FF20 CT基于新的創新型操作理念，采用低溫膨脹和精密檢測器件操控設計，確保了高度的可重復性和測量能力。
X射線成像技術內置新研發的190kV輸出的X射線管，使細節可視度高達150納米。系統注重實用性能，設有兩塊觸控顯示屏方便了解圖像內容和系統控制。用戶還可獲得智能功能支持：例如“IntelliGuard”功能可在360°旋轉檢測部件時自動測定其外形，避免其與X射線管以及探測器發生碰撞。
諸如“HeliExtend”等CT射線軌跡則能夠保證圖像從上到下均有良好的圖片質量，并通過高放大倍率掃描方式捕獲拉長樣本。
使用“虛擬軸旋轉”FlexCenter功能可自由選擇掃描旋轉中心點位，且無需耗費過多時間。即使關心部位在實際關心旋轉中心點的范圍之外，也無需重新定位受檢測部件的位置。系統健康監控器上會顯示各項參數信息。數據結果以“交通信號燈”的方式組合和顯示。此外，您還可以通過我們的遠程監控軟件，從您的辦公室獲取系統的健康狀態以及CT和重構進程。
技術參數
|
特性 |
數據 |
|
樣品直徑 |
280 [mm] |
|
樣品高度 |
700 [mm] |
|
最大樣品重量 |
17 [kg] |
|
設備尺寸(長/寬/高) |
2380 x 945 x 2180 [mm] |
|
X射線管 |
Y.FXT190.61 transmission tube |
|
CT模式 |
快速掃描(QuickScan®),高品質掃描(QualityScan),錐型面CT,螺旋CT,虛擬轉軸,FoV擴展,大批量模式 |
|
操作臺 |
花崗巖,動態氣墊防震,6軸,超寬FDD范圍 |
常用耗材及配件有：
1、燈絲0701-021-53000
2、標靶0701-133-03000
3、高功率靶0701-133-54000
4、絕緣硅脂0701-114-15000或20115274
我公司備有樣機提供樣品檢測和設備租賃服務，常用耗材、配件有現貨庫存，提供設備保養、維修、升級、培訓等專業服務

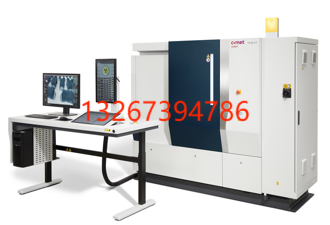

欲了解FF35高端工業CT，請電話132 6739 4786，請點擊下圖查閱，謝謝！
欲了解離線3D X-RAY:Cougar和Cheetah EVO，請電話132 6739 4786，請點擊下圖查閱，謝謝！
