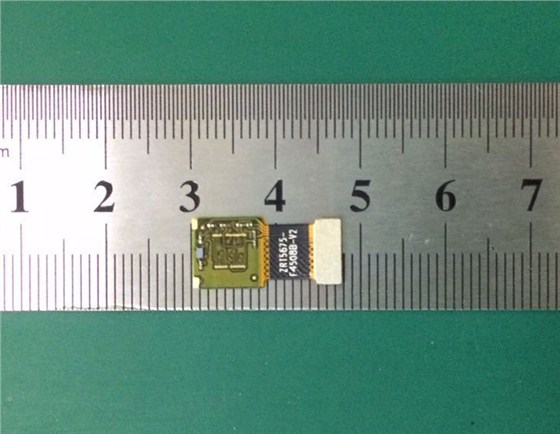

在科技發展的今天，你可能很難想象一個相機模組的BGA有多小，現在來個實物圖片來感受一下。

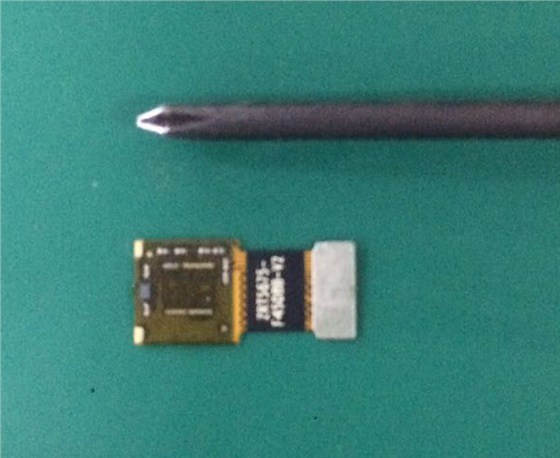

可能還不好感受，我們在拿一個對比圖片來對比一下就一目了然了。

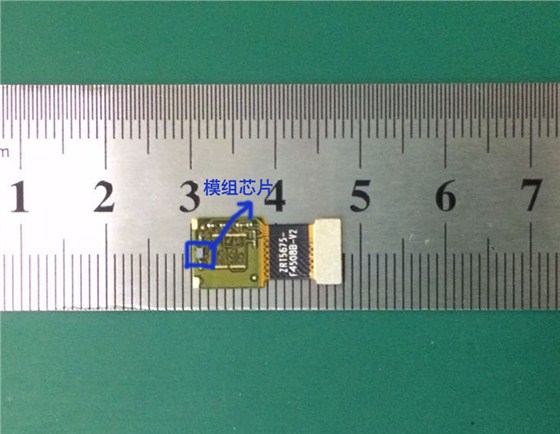

模組芯片大小為1.3×0.8mm，返修這樣的芯片難度可想而知，然而要保證返修精度就難上加難了。

在2017年伊始，安悅科技協同德國SMT工業巨頭庫爾特集團ERSA 暗紅外動態封閉型返修臺 ERSA IR550A在江西的紅土地的江西聯創電子上來了一次完美演繹，經過多次維修，完全滿足客戶的返修要求。

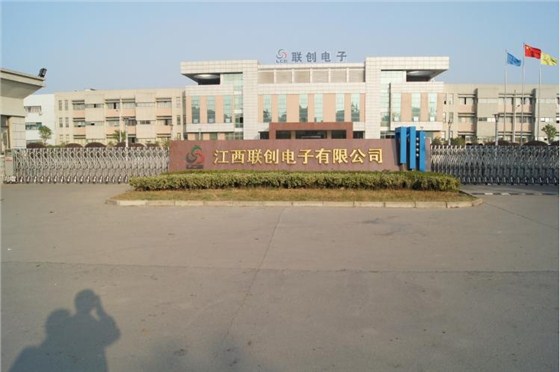

江西聯創電子有限公司光學事業群成立于2009年9月，專門從事各類光學鏡片、光學鏡頭、影像模組的研發、制造。潛心打造核心技術優勢，其光學鏡頭的研發設計能力、精密光學模具制造能力、模造玻璃鏡片成型能力、高清廣角鏡頭生產制造能力均接近世界一流水平。重點研發制造各類高清成像鏡頭，在可穿戴影像產品-運動相機鏡頭領域居于世界領先水平：2014年全球運動相機出貨量為780萬臺，而光學事業群該類鏡頭的出貨量達到690萬顆，成為全球最大的運動相機鏡頭供應商。

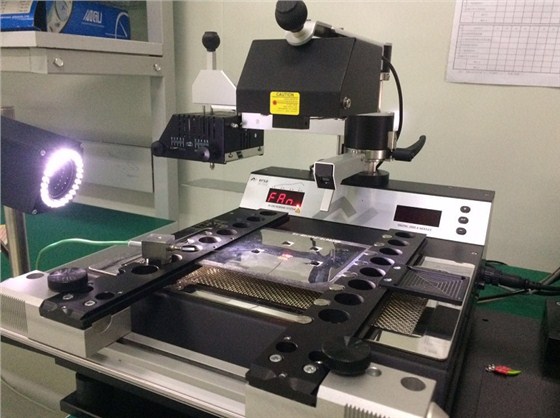

ERSA IR550返修系統不僅因使用了可變焦攝像技術來提供真正的回流焊工藝控制的便利，而且還可以使用獲專利的IRS非接觸式紅外溫度傳感器，它在整個回流焊過程中實時測量元器件的溫度，微處理器利用這些信息來驅動加熱系統。這確保了每時每刻都能獲得完美的曲線！

中波長暗紅外技術可提供一個真正的閉環控制選擇性回流焊技術，這一安全的技術可以保證加熱區的均衡統一。IR550可以引導低溫無鉛返修工作在合適的溫升斜率上，并且不需要使用噴嘴或氮氣！用直線式曲線可以縮短一半循環時間！再也不需要為單獨每一塊板子都設定曲線了！

ERSA暗紅外技術（波長范圍2-8微米）不需要噴嘴，所以在焊接過程可以清楚地觀察器件。ERSA利用“開放環境＂的優點在它的專利程序中通過在目視觀察到焊料熔點時按一下按鈕來校準測量溫度。回流焊工藝攝像機（RPC）的使用，如Spydicam、RPC550A或PL550A，提供了焊料溶化精確時間的關鍵視覺信息。根據程序，配置的風扇會對預先選定的器件進行冷卻。

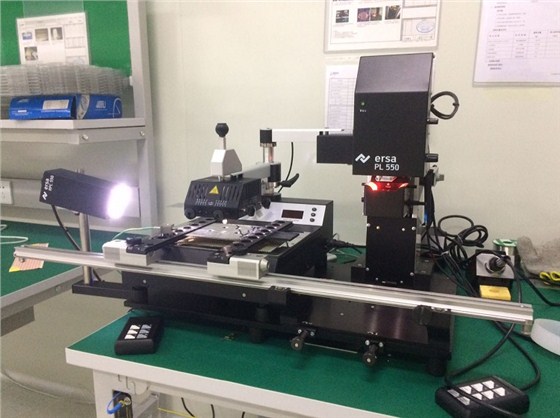

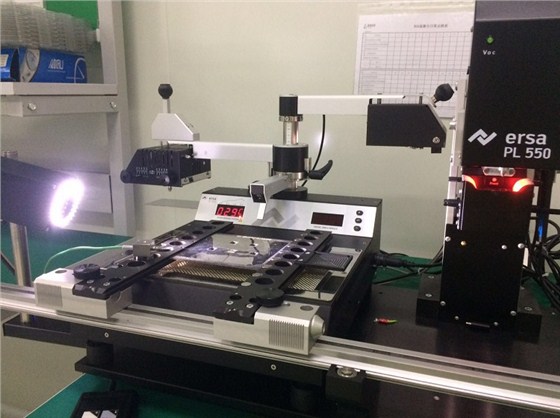

PL550A的貼片結果與生產線上的自動貼片機系統一樣精確。電動機驅動的Z軸，自動的“提取和貼放“機械裝置與精密的PCB平臺一起保證高效和可靠的貼片，貼片精度可以保證＋/—10 μm，也可達到＋/—1 μm。裂像光學鏡片盒可用來作大的又引腳的細間距器件對準。
