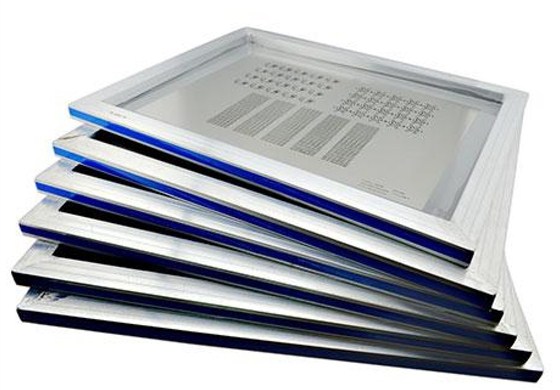

據權威機構統計，有接近70%的SMT不良現象與印刷工藝相關；對于印刷環節，目前大部分客戶在使用全自動印刷機和SPI設備進行質量監測，但對于鋼網檢測環節，目前的管控手段簡單，絕大部分僅限于測量張力，對鋼網孔壁的粗糙度、鋼網開孔尺寸精度、開孔位置精度、鋼網厚度及鋼網清洗潔凈度等均疏于有效管理。

隨著01005及0.3mm pitch器件大批量使用，鋼網使用過程控制變得日益重要。以往的人工作業，難以處理；精小的鋼網切割難度增大；對鋼網清洗的效果更是不可控。

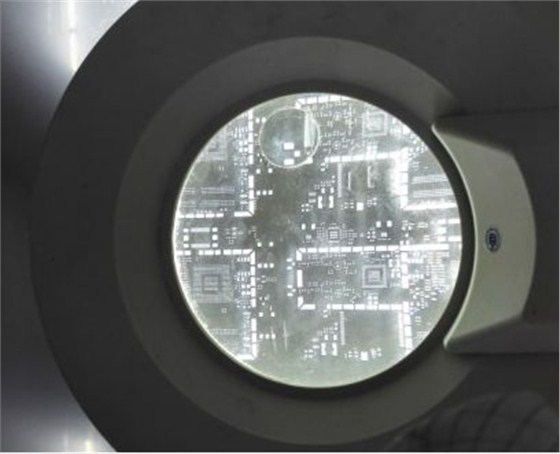

對于鋼網開孔的質量要求，以及不同開孔方式和質量好壞，對產品和工藝的影響是關鍵和直接的；因?yàn)槿狈︿摼W(wǎng)來料和使用過程中的檢測、驗證手段非常傳統，人工檢查，費時費力，只能粗略觀察是否堵孔，而且在開孔精度、厚度、數量、質量方面無法檢查，無法做到100%全檢，對于工藝要求較高的微小元件和BGA、IC等重要部件，判定不準確，漏失率高，沒有數據管理，無法及時有效的發現和控制問題，對鋼網的使用無法做到有效監控，避免不了因鋼網問題帶來的品質風險。

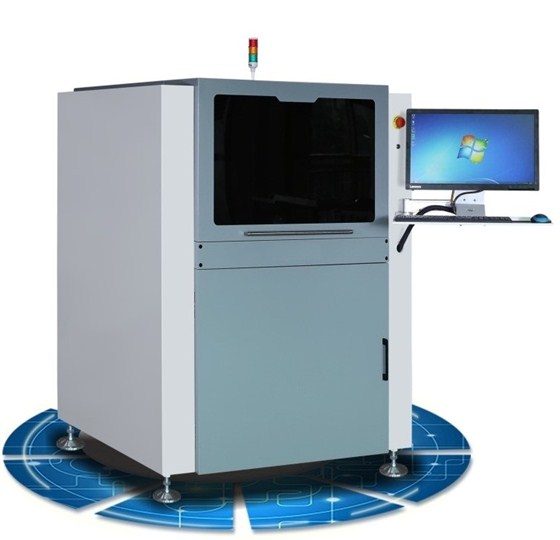

安悅鋼網檢查機AY1800可以解決以上痛點，并在以下4方面起關鍵決定作用

一、鋼網來料檢查、鋼網驗收管控、鋼網開孔正確性研究

二、鋼網使用/清洗管控：鋼網清洗效果確認、鋼網堵孔管控、鋼網張力、精度變化管控、確定鋼網使用壽命

三、工藝研究工具：鋼網精度對比，鋼網開孔供應商能力評估；下錫量提前模擬，進行開孔合理性研究；鋼網張力、精度變化管控、參數參考；各種詳細、精準數據，提供客觀參考

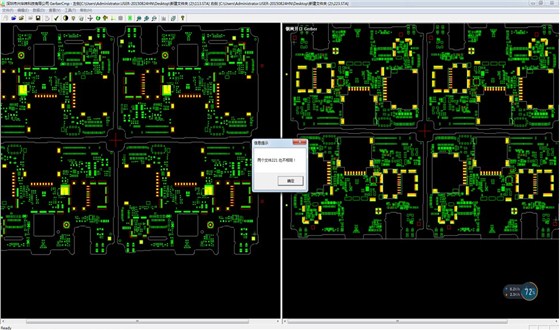

四、依托鋼網測量機的高精度全板掃描功能，將PCB、PCB GERBER、鋼網、鋼網GERBER的多重對照功能，提供鋼網、印刷工藝分析的窗口和工具

技術特點

1.導入CAD文檔，測試數據可快速與SPI進行對接追溯查詢；

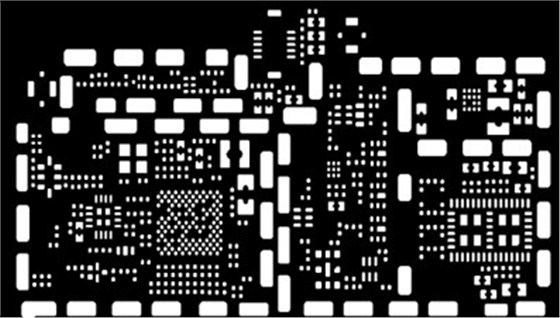

2.導入GERBER文件，全板飛拍掃描，速度最快，3分鐘內完成全板測試

3.高精度測量：大理石平臺、全鑄造龍門結構，非接觸式光柵尺，閉環定位技術，全板掃描技術，高分辨率工業相機

4.快速鋼網檢測且將不同SPC分析結構自動合并，解決在鋼網開口過程中設計規范，快速引導客戶應用；

5.檢測鋼網開孔面積、位置、偏移、尺寸大小、毛刺、異物、堵孔、少孔、多孔、張力、厚度數據等；

6.針對不同大小、不同元件類型、不同級別的開孔，使用不同級別的檢測參數，更好的保證高精密度元件的高精度測試、高準確性等

7.刮刀檢測，確保印刷刮刀無問題，全面的數據記錄，專業的SPC報表分析工具，可按鋼網名稱、條碼等進行數據統計、報告、追溯

本文安悅科技版權所有，違者必究！

欲了解鋼網檢查機詳情及技術參數，可瀏覽http://www.eqbzf.com/Products/gwjcj.html

或致電400 9024 816咨詢，132 6739 4786客服電話/微信
