CT是Computed Tomography（通過計算機分析運算的X線斷層攝影術,簡稱為斷層掃描）的英文縮寫。

在講CT基本原理之前，我們先要了解X射線圖像是如何產生的。

如右圖示意

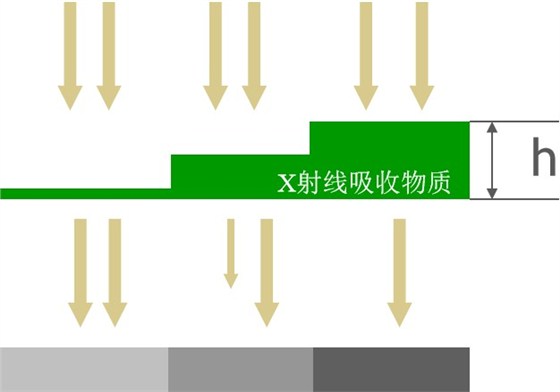

1.X 射線穿過物體的時候,部分X 射線被吸收

2.X射線被吸收后,穿過物體的X射線強弱發生變化

3.探測器感應X 射線強弱,形成黑白照片

從不同角度獲取物體同一部位的信息，被測物體與X射線管相對360°旋轉運動, 每轉一個固定角度，系統自動拍一張照片，我們稱為ACT(Axial360°軸線)CT，簡稱為3D CT（3維軸線斷層掃描），

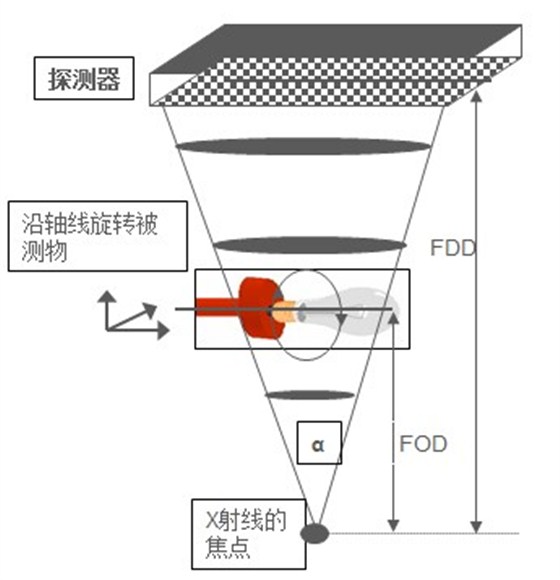

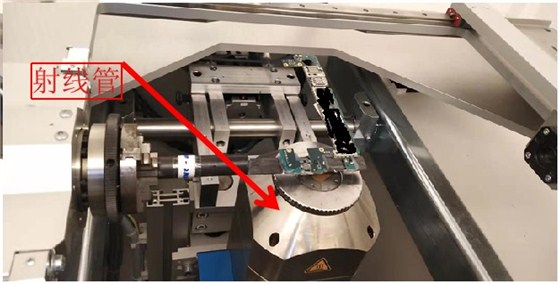

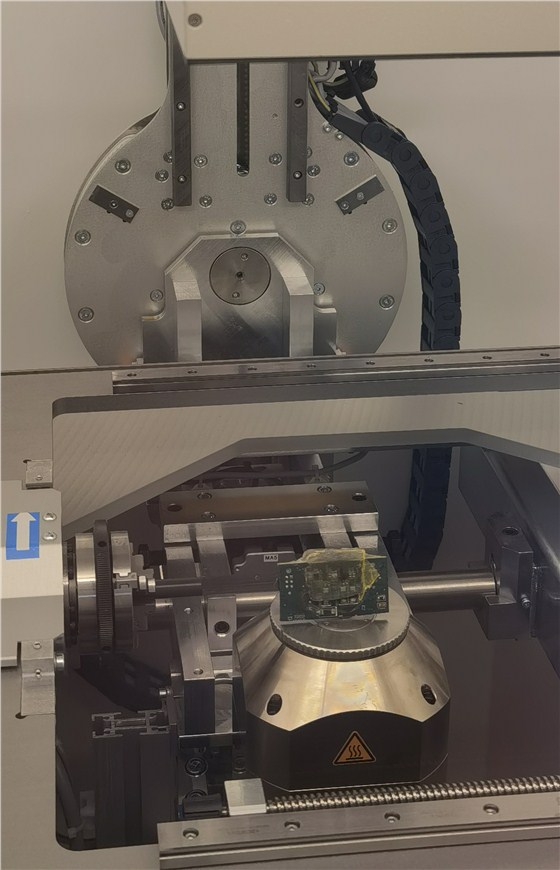

如左下圖為示意圖，右下圖為實際結構圖

算法重構，從二維圖片轉化為3D信息

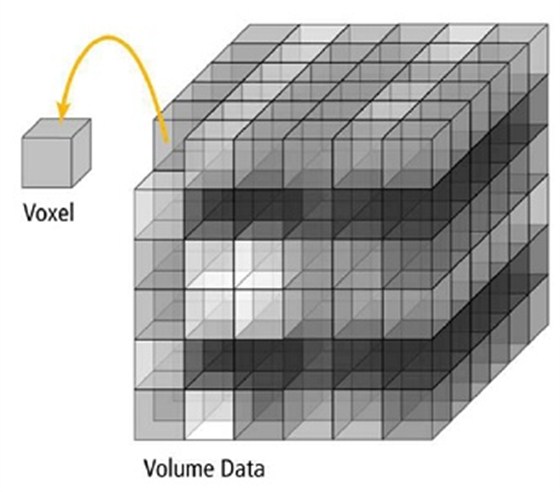

利用3維斷層掃描理論，并利用3維重構軟件，將2維平面照片重構為3維立體信息

借助三維分析軟件，實現物體電子切割和研磨

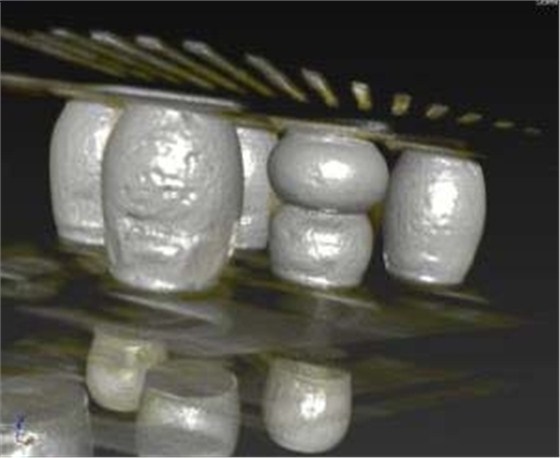

利用3維CT重構和分析軟件,在電腦進行3維測量,切割,旋轉等各種方法,實現分析物體的內部結構和缺陷,并不損壞物體的缺陷。

CT的實質

將物體內部缺陷和三維尺寸通過光學放大后，通過電腦獲得物體CT信息

CT關鍵點

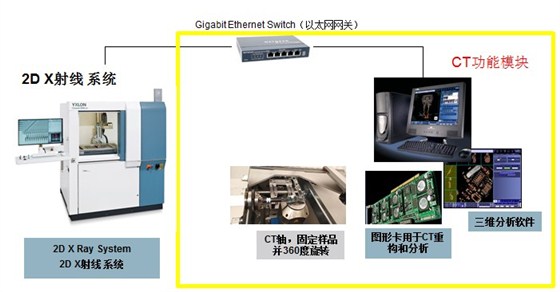

系統硬件

– 旋轉軸

– 硬件驅動硬件

– 運動控制系統作

– 2塊高速計算卡用于2D數據重組為3D結構

– 高性能的電腦工作站

3D-ACT（3維軸線斷層掃描）軟件組成：

圖像捕捉軟件 ：CT 掃描軟件+ FGUI軟件的集成

2D圖像重組為3D立體圖的軟件

3D 分析軟件 用于2D/3D分析(旋轉,切割,斷面截取，測量等…)

3D-ACT 分析時間周期的組成和計算

CT分析流程分為三步：

•第一步：2D圖像數據采集

•第二步：2D照片重組為3D

•第三步：3D分析并獲得分析結果

CT分析時間周期分為三個階段：

•階段一：2D圖像數據采集時間

•階段二：2D照片重組為3D時間

•階段三：3D分析并獲得分析結果時間
