電動車制造商特斯拉（Tesla）7月28日晚在加州的弗里蒙特（Fremont）汽車制造廠舉行交付儀式。當晚，特斯拉將30輛新出廠的Model 3交給了首批用戶。Model 3銷售起價大約為35,000美元，而聯邦電動汽車稅收抵免額為7,500美元，這樣，購買這款電動車可能只需要27,500美元。似乎電動車的春天就在明天。特斯拉之所以賣的好，與它強大續航能力的電池密切相關，今天安悅科技就帶您近距離來了解一下這款時尚的外形、百公里加速3.2秒、續航440公里的特斯拉Model S純電動汽車最核心技術之一的電池組。

Model S的電池板總重高達900公斤，被放置在駕駛艙正下方的底盤當中，在為電動機提供能量的同時，也起到了穩定車輛重心的作用。

國外牛人直接給我們展示電池組。電池組安放前后軸之間的底盤位置，其重量可達900公斤。因此造成底盤重心較低，非常利于車輛的高速穩定性。電池組幾乎占據車輛底盤的全部，但電池組并沒有作為承受力的主體，電池組有加強筋和受力框架保護，大大減低碰撞時的爆炸危險。

電池組整體有標明其身份的銘牌，其中標明了其容量為85kWh，400V直流電，簡單來說電池可以裝85度電，可供一個普通家庭使用一個月。

電池組表面不僅有塑料膜保護著，而且塑料膜下面還有防火材料的護板。護板下面才是電池組。護板通過螺栓與電池組框架連接，并且連接處充滿了密封粘合劑。外觀來看電池組保護的不錯。

特斯拉Model S電池組板看似非常高大上。其電池組板由16組電池組串聯而成，并且每組電池組由444節鋰電池，每74節并聯形成。因此特斯拉Model S電池組板由7104節18650鋰電池組成。

總保險絲位于電池版的前端，并且有外殼保護以防受到撞擊。其采用德國Bussmann巴斯曼，額定工作電流為630A，額定電壓為690V，分斷電流700-200kA，在全球化趨勢下該保險絲在印度制造。市場價格在600元左右。

電池板中的16塊電池組均衡平鋪在殼體上，整體結構緊湊，平鋪有利于散熱。每一組電池組由六組單體電池包串聯而成，但單體電池包的布置并沒有采用均衡布置，而是采用不規則的結果，猜測是為了方便電池組內的散熱管路布置。

測量了整個電池板的電壓為313.8V，單體電池組電壓為196.3V。顯然這塊電池并沒有達到額定的輸出電壓，可能電池電量并不充足所導致。

電池組內每一節電池都有保險絲鏈接著，以防單節電池過熱危及整體電池過熱，并且每節電池保險絲焊接非常精美。電池組中央有線連接到電池控制模塊，這些線用來檢測電池組的電壓，從而保證電池組正常工作。

電池組整體由透明塑料殼包裹住，兩側有金屬散熱護板包圍。電池厚度比腳掌稍稍厚些，屬于扁長型電池組，從而導致車輛重心可大大降低?？傮w電池組保護的相當不錯。

18650鋰電池即普通筆記本電腦的鋰電池，眾多18650鋰電池組成單體電池包，再由電池包組成電池組，并由16組電池組構成電池板?？此坪唵危珜嶋H需要解決很多連接和散熱的問題。

每一組電池組都由一條2/0主線串聯起來，主線位于電池板中央，并且有護板覆蓋著，較為隱蔽。2/0主線匯集電流后將連接到輸出端的接觸器。接觸器采用泰科電子專門為特斯拉生產的部件。

電池板中央有一條2/0主線，每組電池組都通過該主線串聯輸出電流，因此2/0主線尤其重要。特斯拉采用美國Champlain的專門為電動車生產的線纜，其最高可承受600V電壓，并且可在-70°-150°之間工作。2/0主線保護的相當不錯，不僅有護板保護，而且還有防火材料包裹。這一點可猜測其工作時有可能產生高溫。

電池板內除了電池組外，最多都是“冷卻液”管路。每組電池都需要通入一定量的“冷卻液”。雖然“冷卻液”并沒有泵驅動主動流動，但整個電池板所有管路都是相通的，“冷卻液”可熱脹冷縮進行一定范圍流動。

“冷卻液”呈綠色，由50%的水和50%的乙二醇混合而成。“冷卻液”配合著鋁管使用主要是為了保持電池溫度的均衡，防止電池局部溫度過高導致電池性能下降。

特斯拉的電池熱管理系統可將電池組之間的溫度控制在±2℃?？刂坪秒姵匕宓臏囟瓤裳娱L電池的使用壽命。

電池管理系統(Battery Management System 簡稱BMS)是對電池組進行安全監控及有效管理、提高蓄電池使用效率的裝置。對電動車而言，通過該系統對電池組充放電的有效控制，可達到增加續航里程、延長使用壽命、降低運行成本的目的，并保證電池組應用的安全和可靠性。

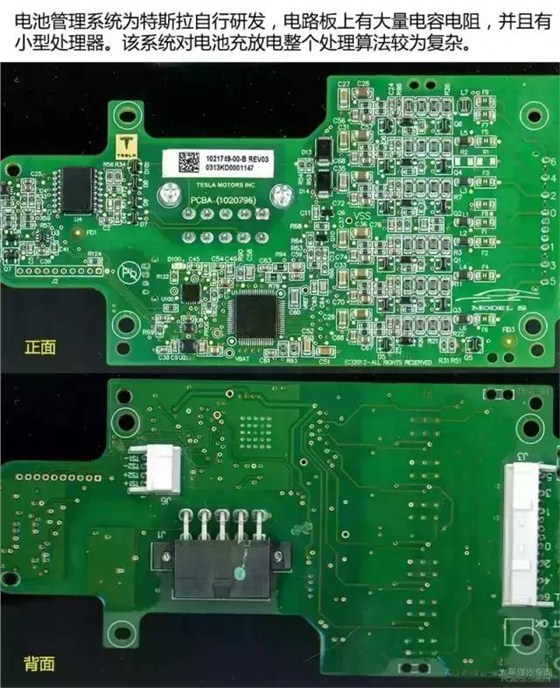

電池管理系統主要功能包括數據采集、電池狀態計算、能量管理、熱管理、安全管理、均衡控制和通信功能等。從電路圖上可看到，電池管理系統為特斯拉自行研發，擁有高度的知識產權的核心技術。該系統能自行處理充放電以及發熱問題。相信國內廠商較難山寨出來。
