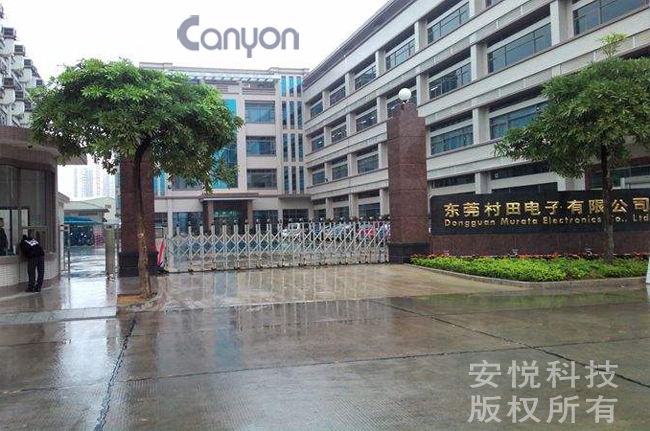

在科技競爭日趨激烈的2017年，擁有先進的技術就是生存的權利，優勝劣汰是市場叢林法則，在精密元器件領域尤其顯現。村田電子為了在該領域繼續走在行業的前列，對安悅科技提供的銀漿測厚儀非常的認同。

          村田制作株式會社（Murata Manufacturing Company Ltd）是一家陶瓷元件、傳感器、集成電源電子模塊全球領先的供應商，使用性能優異電子原料，設計、制造最先進的電子元器件及多功能高密度模塊的企業，其總部設于日本京都，公司創立于1944年，員工有48,000余人，2012年全球銷售額62億美金。

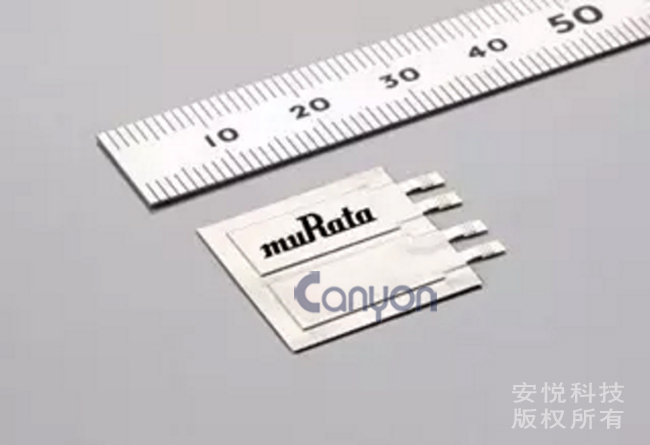

         村田在產品開發上一直有著巨大的投入，每年投入銷售額的6%—7%用于研發。村田超級電容DMH系列在2017年2月開始量產，實現了超薄型（0.4mm）構造，主要用于可穿戴設備、卡型電子設備、具有電子紙顯示器的設備、粘貼式醫療設備等。村田的超級電容在尺寸上屬于小型薄型，卻有業界最高水平的低ESR（等效串聯電阻）。作為能源緩沖（蓄電元件）和峰值輔助元件使用，可以實現高輸出化和電源的穩定化，提高設備的功能

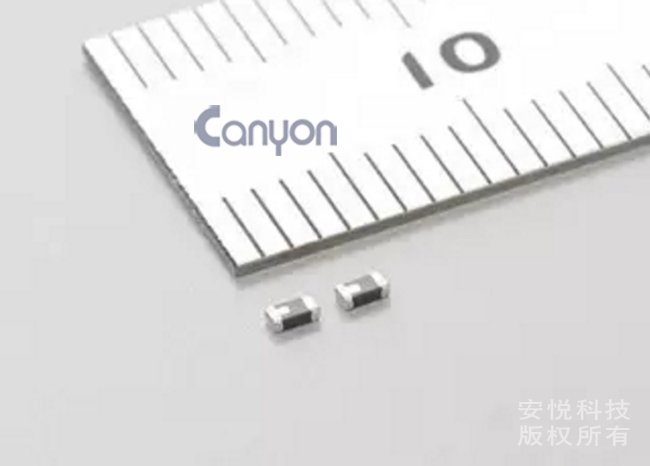

村田在1月開始對支持NFC的片狀電感器LQM18JN系列進行批量生產。LQM18JN系列的設計適合NFC匹配電路，受磁飽和影響小。此外，因其采用閉合磁路結構，在高密度的組裝中也不容易與周圍部件產生干擾，適合于NFC電路的小型化。

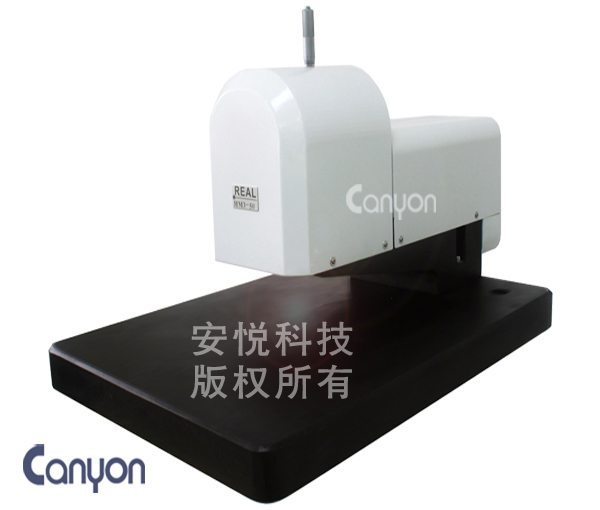

在眾多的微元件產品中，測量銀漿厚度是重中之重，這項技術難點在于銀漿印刷厚度通常只有幾個微米厚度，而要準確測量這個厚度又不損傷本體這其中難點可想而知。只有通過光學原理才能準確測量銀漿厚度，德國REAL HM3-50銀漿測厚儀通過非接觸表面輪廓測量儀一款專門針對需要非接觸獲取表面高度或輪廓曲線的儀器, 采用創新的光譜共聚焦原理, 通過探頭掃描的方式獲取輪廓，并通過配套設計的軟件進行截面分析和測量，記錄測量數據，并帶有控制圖表和CPK等SPC統計功能，并能導出測量數據為Excel兼容格式。

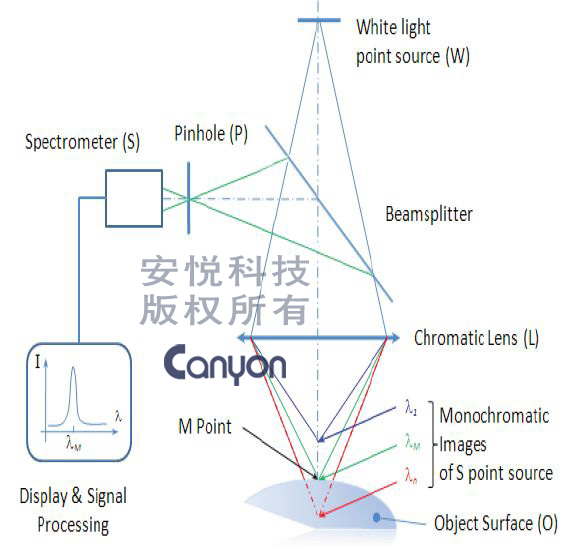

   光譜共聚焦原理：是一束多波長混合光束，聚焦到一個點上，由于各種波長光線折射率不同，聚焦的位置也不同，測量光線主波長就可以對應地得到該物體表面的高度。

該測量方法的優點是，對物體表面光學特征不敏感，可以測量各種顏色，各種反射度，各種透射率，包括透明材料和鏡面反射材料。而且由于光線從四面八方照射到樣品，對表面突變的邊緣不易產生影響測量的陰影效應。由于光譜分析儀器的分辨率可以達到納米級別，且對外界干擾光不敏感，所以測量精度高且穩定性好。

東莞市安悅電子科技有限公司一直專業深耕于電子制造業SMT檢測設備的銷售與服務，11年專注成為優秀的SMT檢測設備與品控解決方案商，為客戶提供一站式解決方案。產品涵蓋了一流的國內外知名品牌設備，主要產品：銀漿測厚儀、高速精密點膠機、 3D-AOI、3D-SPI、德國REAL 3D錫膏厚度測試儀、屏蔽蓋貼裝機及專用非標自動化設備。
