鋼網檢查機的重要性和作用
據權威機構統計,有接近70%的SMT不良現象與印刷工藝相關;對于印刷環節,目前大部分客戶在使用全自動印刷機和SPI設備進行質量監測,但對于鋼網檢測環節,目前的管控手段簡單,絕大部分僅限于測量張力,對鋼網孔壁的粗糙度、鋼網開孔尺寸精度、開孔位置精度、鋼網厚度及鋼網清洗潔凈度等均疏于有效管理。
隨著01005及0.3mm pitch器件大批量使用,鋼網使用過程控制變得日益重要。以往的人工作業,難以處理;精小的鋼網切割難度增大;對鋼網清洗的效果更是不可控。

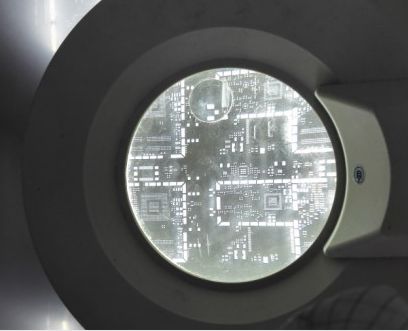

對于鋼網開孔的質量要求,以及不同開孔方式和質量好壞,對產品和工藝的影響是關鍵和直接的;因?yàn)槿狈︿摼W(wǎng)來料和使用過程中的檢測、驗證手段非常傳統,人工檢查,費時費力,只能粗略觀察是否堵孔,而且在開孔精度、厚度、數量、質量方面無法檢查,無法做到100%全檢,對于工藝要求較高的微小元件和BGA、IC等重要部件,判定不準確,漏失率高,沒有數據管理,無法及時有效的發現和控制問題,對鋼網的使用無法做到有效監控,避免不了因鋼網問題帶來的品質風險。

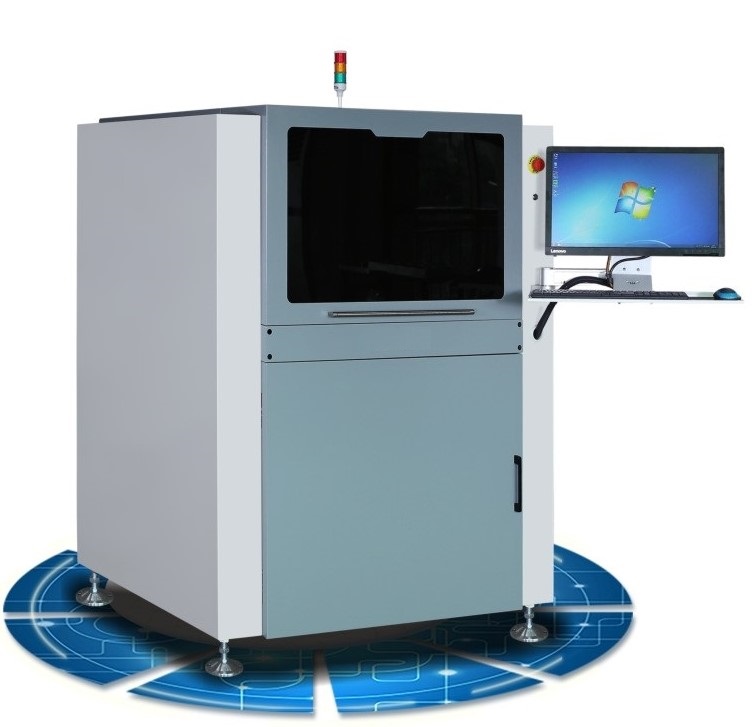

安悅鋼網檢查機AY1800可以解決以上痛點,并在以下4方面起關鍵決定作用

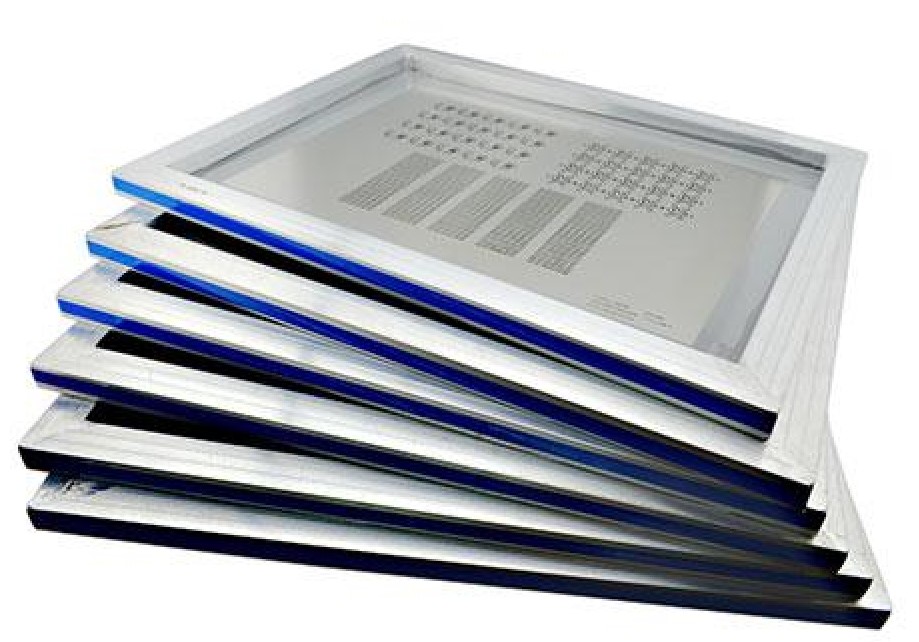

一、鋼網來料檢查、鋼網驗收管控、鋼網開孔正確性研究
二、鋼網使用/清洗管控:鋼網清洗效果確認、鋼網堵孔管控、鋼網張力、精度變化管控、確定鋼網使用壽命
三、工藝研究工具:鋼網精度對比,鋼網開孔供應商能力評估;下錫量提前模擬,進行開孔合理性研究;鋼網張力、精度變化管控、參數參考;各種詳細、精準數據,提供客觀參考

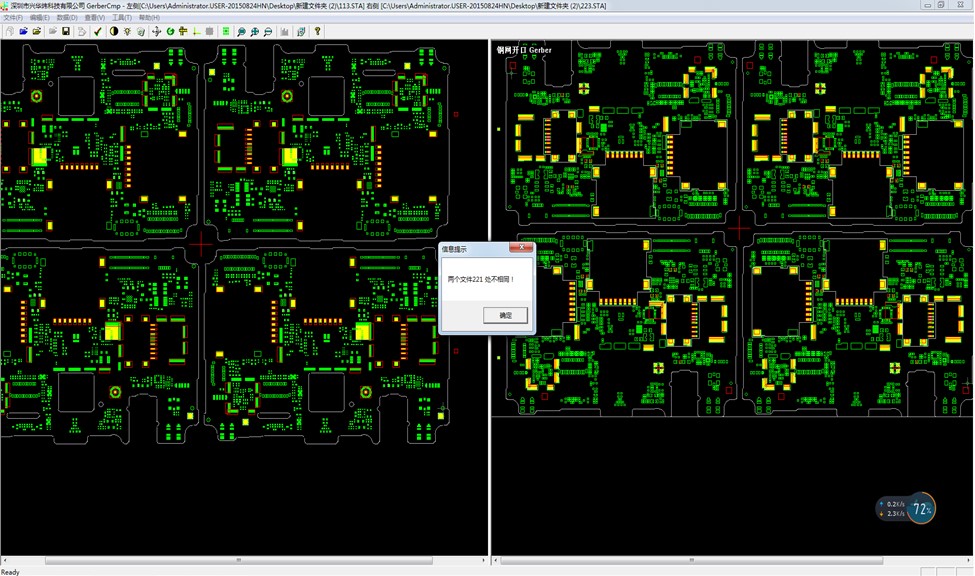

四、依托鋼網測量機的高精度全板掃描功能,將PCB、PCB GERBER、鋼網、鋼網GERBER的多重對照功能,提供鋼網、印刷工藝分析的窗口和工具
技術特點
1.導入CAD文檔,測試數據可快速與SPI進行對接追溯查詢;

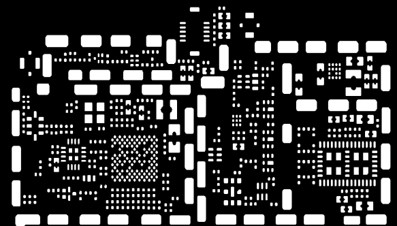

2.導入GERBER文件,全板飛拍掃描,速度最快,3分鐘內完成全板測試
3.高精度測量:大理石平臺、全鑄造龍門結構,非接觸式光柵尺,閉環定位技術,全板掃描技術,高分辨率工業相機
4.快速鋼網檢測且將不同SPC分析結構自動合并,解決在鋼網開口過程中設計規范,快速引導客戶應用;
5.檢測鋼網開孔面積、位置、偏移、尺寸大小、毛刺、異物、堵孔、少孔、多孔、張力、厚度數據等;
6.針對不同大小、不同元件類型、不同級別的開孔,使用不同級別的檢測參數,更好的保證高精密度元件的高精度測試、高準確性等
7.刮刀檢測,確保印刷刮刀無問題,全面的數據記錄,專業的SPC報表分析工具,可按鋼網名稱、條碼等進行數據統計、報告、追溯
本文安悅科技版權所有,違者必究!
欲了解鋼網檢查機詳情及技術參數,可瀏覽http://www.eqbzf.com/Products/gwjcj.html
或致電400 9024 816咨詢,132 6739 4786客服電話/微信
