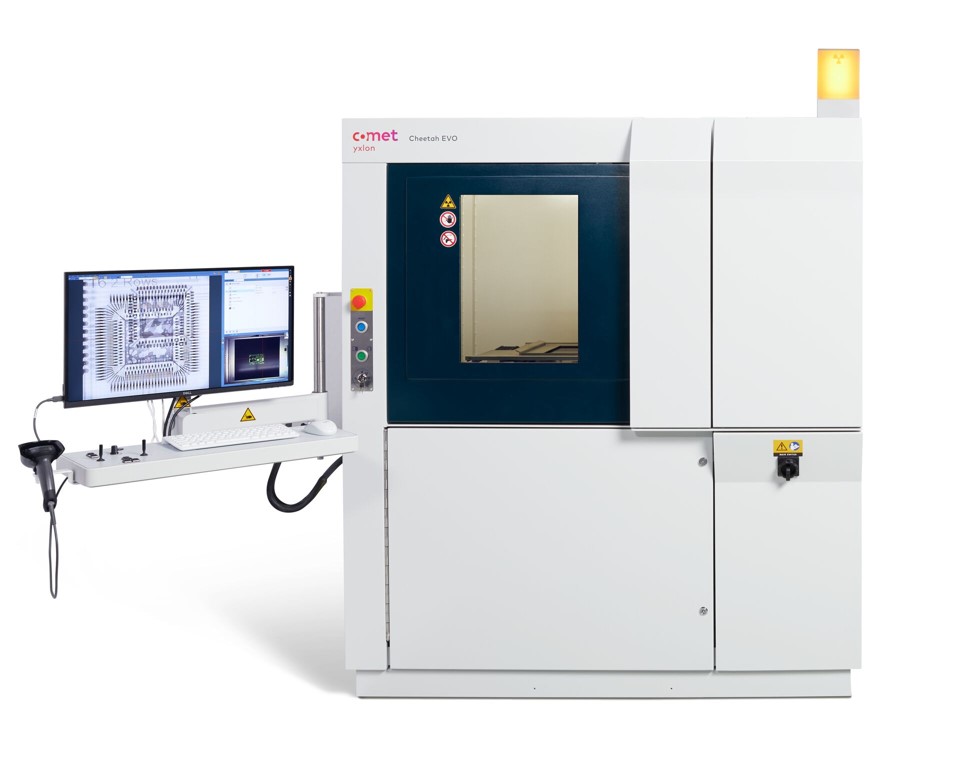

德國Comet YXLON依科視朗X-RAY全新CT掃描技術，不切板就可測到BGA錫球裂痕.虛焊.枕頭效應等各種缺陷
BGA虛焊、枕頭效應（HOP）、錫球裂痕、冷焊等各種缺陷，一直是SMT焊接缺陷的痛點，用傳統2D X-RAY都很難看到以上缺陷，需要用更高端先進的3D CT掃描技術將以上缺陷看清楚。
3D CT掃描技術是將物體內部缺陷和3D尺寸通過光學放大后，通過電腦軟件獲得物體CT信息。CT結果要有好的效果，能看到錫球裂痕等細微缺陷（通常2um左右大小），CT最小放大倍數必須大于7倍。
但問題來了，若貼有BGA的PCB尺寸大于100mm，該P(yáng)CB在不允許切板的情況下，雖然做軸向CT掃描時間5分鐘完成（YXLON X-RAY是目前業界速度最快軸向CT），但因樣品旋轉半徑大于50mm，導致軸向CT掃描幾何放大倍數小于7倍，細微缺陷看不清楚，做軸向CT結果就不令人滿意。

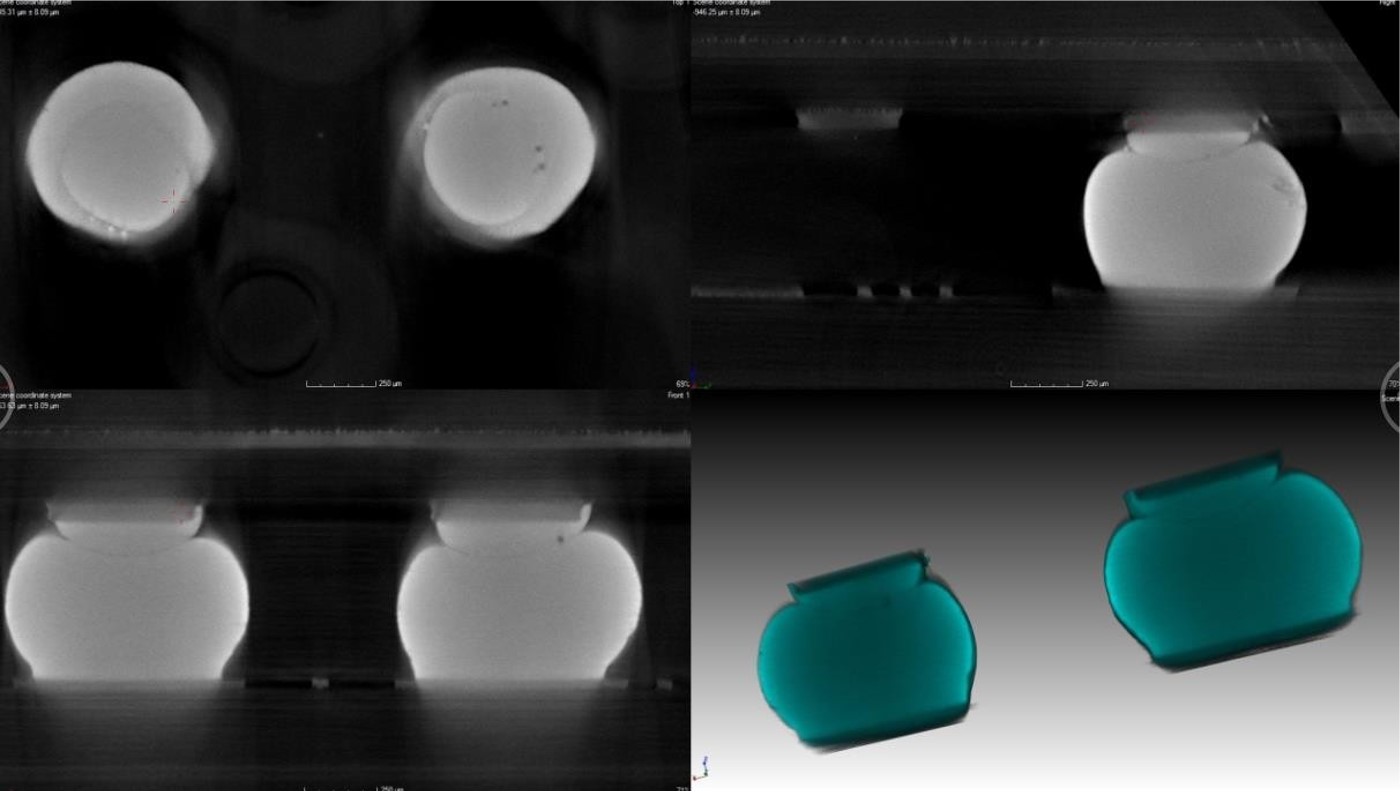

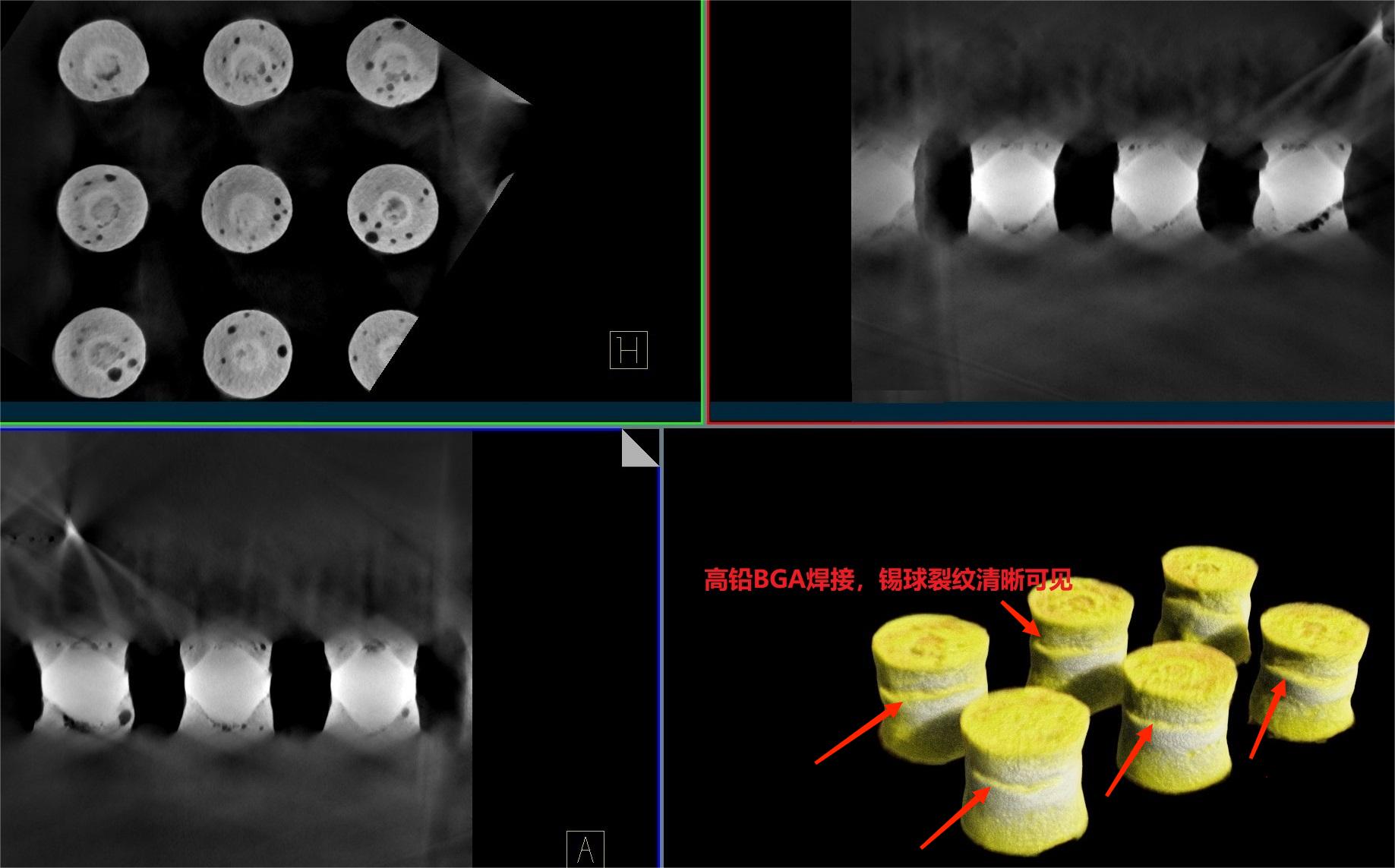

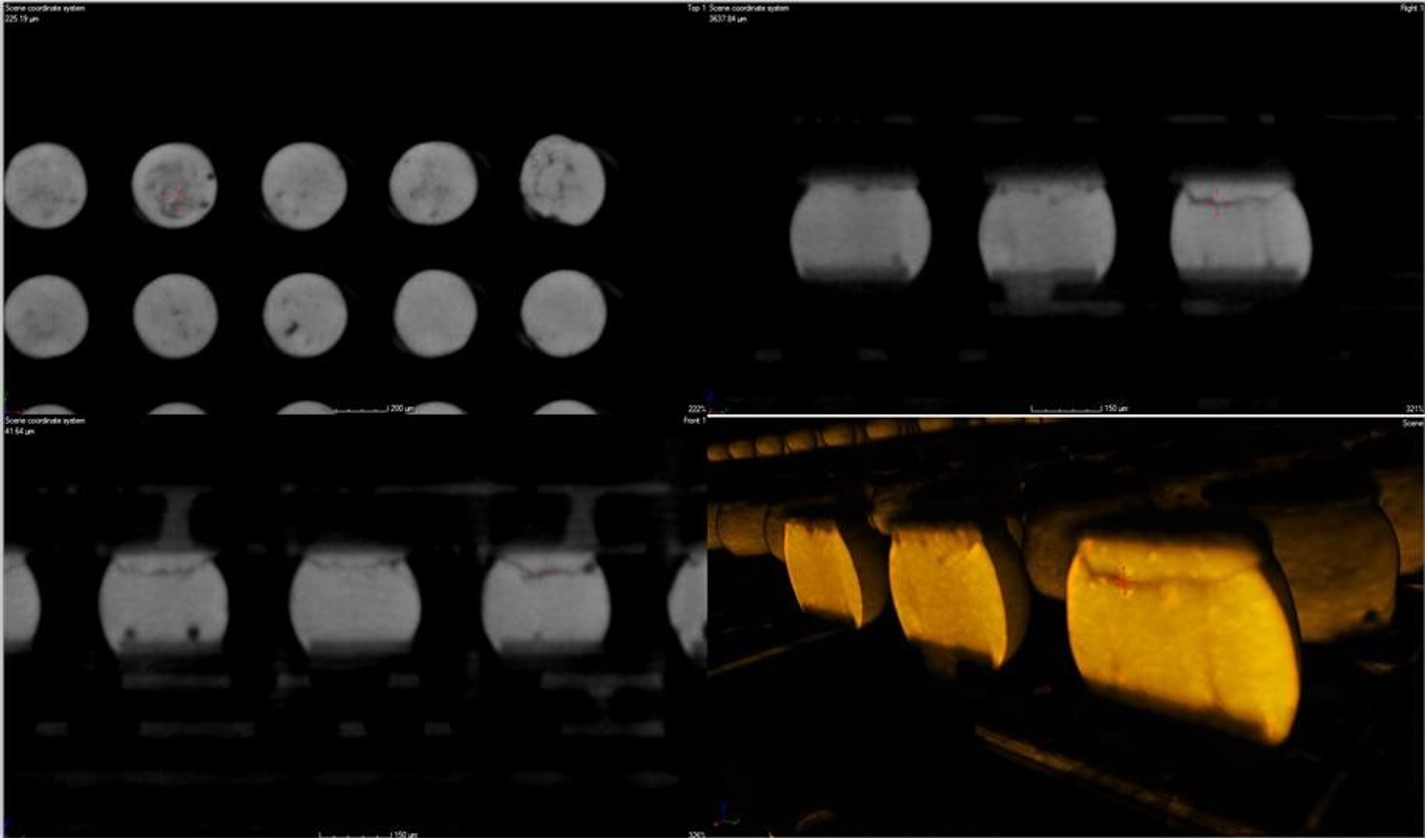

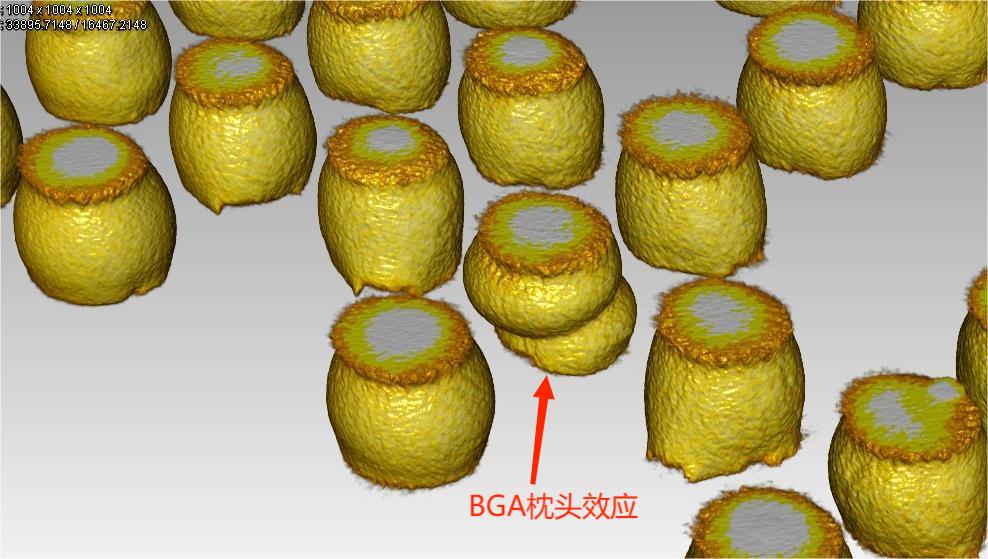

令人振奮的消息是，2023年德國Comet YXLON依科視朗X-RAY的革命性的平面CT掃描技術，通過多年研發測試，攻克技術難題，即使是大尺寸PCB板，無需切板，也能檢測到各種BGA虛焊焊接缺陷。通過編程，實現大批量連續檢測，節約人力。當樣品對角線尺寸小于430mm， 樣品上任何一個點都可以被檢測，平面CT掃描最大幾何放大倍數高達60倍，可檢測到的缺陷：BGA虛焊、錫球裂痕、氣泡及少球、空焊、冷焊、枕頭效應HOP。
欲了解更多德國YXLON 3D X-RAY信息，請撥打免費熱線：4009024816，132 6739 4786電話/微信為您詳細解答 或訪問安悅科技官網：http://www.eqbzf.com/Products/dgyxlon3dx.html
